EV 배터리 구리 버스바는 어떻게 전력 효율성과 신뢰성을 향상시킬 수 있습니까?

안EV 배터리 구리 버스바전류 분포, 온도 상승, 패키징 효율성 및 장기적인 배터리 팩 신뢰성에 영향을 미치는 중요한 전기 상호 연결입니다. 이 가이드에서는 구리 재료를 선택하고, 도체 치수를 결정하고, 단단하고 유연한 버스바를 평가하고, 연결 저항을 관리하고, 도금 및 절연을 지정하고, 일반적인 제조 문제를 피하는 방법을 설명합니다. 또한 엔지니어와 조달 팀이 전기, 기계 및 생산 요구 사항을 충족하는 맞춤형 버스바를 개발하는 데 도움이 되는 실용적인 소싱 체크리스트를 제공합니다.

1. EV 배터리 구리 버스바란 무엇입니까?

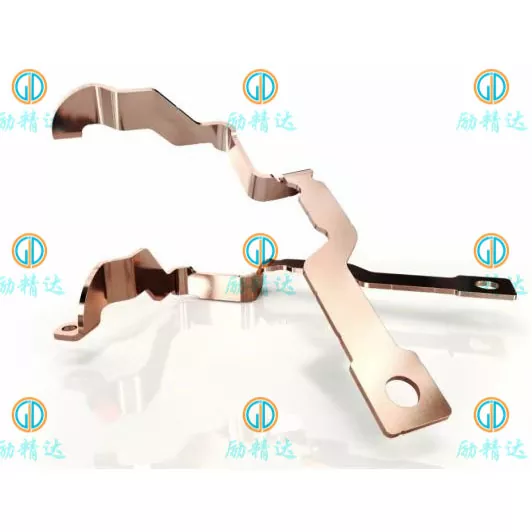

안EV 배터리 구리 버스바배터리 셀, 모듈, 접촉기, 퓨즈, 전류 센서 및 전기 자동차의 고전압 시스템 내의 기타 구성 요소 간에 전기 에너지를 전달하도록 설계된 전도성 금속 구성 요소입니다. 배터리 아키텍처에 따라 버스바는 평평한 스트립, 성형 플레이트, 적층된 유연한 도체 또는 정확한 치수 요구 사항에 맞게 제조된 특수 모양의 어셈블리일 수 있습니다.

기존 배선과 달리 버스바는 정의된 접촉 표면과 장착 위치를 통해 컴팩트하고 반복 가능한 전류 경로를 제공할 수 있습니다. 이는 사용 가능한 공간이 제한되어 있고 전기 연결이 진동 및 온도 변화에도 안정적으로 유지되어야 하는 배터리 팩에 특히 유용합니다.

일반적인 EV 배터리 시스템에는 여러 버스바 레벨이 포함될 수 있습니다.

• 셀 상호 연결:모듈 내의 개별 셀이나 셀 그룹을 연결합니다.
• 모듈 연결:배터리 모듈 간에 전류를 전송하고 필요한 직렬 또는 병렬 구성을 지원합니다.
• 팩 레벨 버스바:접촉기, 퓨즈 및 출력 단자를 포함한 고전압 배전 구성 요소에 모듈을 연결합니다.
• 전력 전자 장치 연결:배터리 시스템을 인버터, DC 배전 어셈블리 또는 기타 고전류 장비와 연결합니다.

구체적인 설계는 셀 형식, 시스템 전압, 전류 프로필, 연결 방법, 사용 가능한 설치 공간 및 안전 요구 사항에 따라 달라집니다. 따라서 성공적인 버스바는 단순한 구리 조각 그 이상입니다. 이는 완전한 전기 및 기계 조립의 일부로 작동해야 하는 엔지니어링 구성 요소입니다.

2. EV 배터리 시스템에서 구리가 중요한 이유는 무엇입니까?

구리는 높은 전기 전도도와 우수한 열 전도성, 성형성, 기존의 여러 제조 및 표면 마감 공정과의 호환성을 결합하기 때문에 고전류 배터리 상호 연결에 널리 사용됩니다.

이러한 특성은 엔지니어가 전기 손실을 제어하고 안정적인 연결을 지원하면서 소형 전류 경로를 개발하는 데 도움이 됩니다. 그러나 구리만으로는 좋은 성능을 보장할 수 없습니다. 치수, 접합부, 냉각 조건, 단열재, 제조 품질도 고려해야 합니다.

낮은 전기 저항

전기 저항은 전류가 도체를 통과할 때 열을 발생시킵니다. 적절한 크기의 구리 버스바는 저항 손실과 전압 강하를 제한하여 전력 전송 효율성을 보존하는 데 도움이 됩니다. 이 이점은 특히 작은 저항 증가로도 상당한 양의 열이 발생할 수 있는 고전류 배터리 시스템과 관련이 있습니다.

컴팩트한 전기 패키징

배터리 팩은 제한된 인클로저 내에 셀, 냉각 구성 요소, 구조적 지지대, 센서, 보호 장치 및 절연체를 수용해야 합니다. 구리의 높은 전도성 덕분에 설계자는 필요한 전기 및 열 제한을 충족하면서 상대적으로 작은 도체 단면적을 평가할 수 있습니다.

적응형 제작

구리 시트, 스트립 및 바는 부품 설계에 따라 절단, 스탬핑, 펀칭, 굽힘, 기계 가공 및 도금될 수 있습니다. 응용 분야 및 제조 역량에 따라 이러한 공정을 통해 맞춤형 구멍 패턴, 형성된 단자, 장착 기능 및 복잡한 3차원 모양을 생성할 수 있습니다.

잠재적으로 향상된 어셈블리 일관성

잘 설계된 맞춤형 버스바는 반복 가능한 연결 위치와 장착 형상을 제공합니다. 이를 통해 자동 또는 반자동 조립을 단순화하고, 설치 조정을 줄이고, 생산 일관성을 향상시키는 데 도움이 됩니다.

3. 귀하의 애플리케이션에 적합한 버스바 구조는 무엇입니까?

올바른 구조를 선택하는 것은 설치 공간, 유연성, 내진동성, 제작 방법 및 전체 프로젝트 비용에 영향을 미치기 때문에 중요한 초기 결정입니다. 가장 일반적인 옵션에는 견고한 구리 버스바, 적층형 유연한 버스바 및 편조 구리 연결이 포함됩니다.

견고한 부스바는 언제 적절한가요?

단자가 고정 위치에 유지되고 장착 구조가 적절한 지지를 제공하는 경우 견고한 설계가 적합합니다. 일관된 기하학적 구조가 중요한 팩 수준 전력 분배, 퓨즈 연결 및 소형 전기 어셈블리에 특히 실용적일 수 있습니다.

언제 유연한 부스바를 고려해야 합니까?

연결이 열팽창, 제조 공차 또는 구성 요소 간의 상대적인 움직임을 수용해야 하는 경우 유연한 설계가 바람직할 수 있습니다. 적층 구리 버스바는 제어된 유연한 영역과 고전류 용량을 결합할 수 있지만 단자 영역과 절연 전환에는 여전히 신중한 엔지니어링이 필요합니다.

두 구조 중 하나를 선택하기 전에 전체 설치 범위, 이동 요구 사항, 조립 순서, 서비스 접근 및 전기 부하를 평가하십시오. 도구 접근, 패스너 여유 공간 또는 생산 공차를 고려하지 않은 경우 CAD 모델에 맞는 설계를 설치하기가 여전히 어려울 수 있습니다.

4. 구리 재료를 어떻게 선택해야 합니까?

재료 선택은 전도성, 성형 거동, 결합 호환성, 표면 처리 및 비용에 영향을 미칩니다. 적절한 등급은 구리 순도보다는 제조 공정과 운영 환경에 따라 달라집니다.

성질 및 성형 요구 사항을 고려하십시오.

재료의 성질은 강도, 연성, 굽힘성 및 스프링백에 영향을 미칩니다. 두꺼운 구리를 촘촘하게 구부리면 재료 상태와 굴곡 반경이 부적절할 경우 표면 균열이나 뒤틀림이 발생할 수 있습니다. 설계에 여러 개의 굴곡이나 밀접하게 위치한 구멍이 포함된 경우 제조 검토를 통해 툴링 또는 대량 생산이 시작되기 전에 위험을 식별할 수 있습니다.

접합방법에 맞는 재료를 선택하세요

볼트 체결, 용접, 납땜 및 적층 구조에는 다양한 요구 사항이 적용됩니다. 예를 들어, 기존 볼트 연결에 적합한 구리 등급은 특수 용접 공정에 가장 적합한 옵션이 아닐 수 있습니다. 공급업체와 설계 엔지니어는 의도한 접합 방법과 재료의 호환성을 확인하고 필요한 경우 완성된 접합을 검증해야 합니다.

국제 소싱의 경우 필요한 재료 표준, 등급, 성질, 두께 및 허용 대체품을 지정합니다. 전기적 성능과 반복 가능한 생산을 검증해야 하는 경우 "고품질 구리"와 같은 일반적인 참고 사항은 충분하지 않습니다.

5. 전류, 저항 및 열이 설계에 어떤 영향을 미칩니까?

전류 용량은 EV 배터리 버스바 설계에서 가장 중요한 요소 중 하나입니다. 그러나 특정 폭과 두께의 모든 구리 스트립에 적용되는 보편적인 전류 정격은 없습니다. 실제 성능은 도체 구조, 주변 온도, 인클로저 상태, 냉각, 연결 저항 및 전기 부하 지속 시간에 따라 달라집니다.

기본적인 전기 관계 이해

DC 시스템의 경우 전력과 전압을 통해 전류를 추정할 수 있습니다.

이러한 관계에서 I는 전류, P는 전력, V는 전압, R은 저항, ρ는 재료 저항률, L은 도체 길이, A는 단면적입니다. 방정식은 열 해석이나 테스트를 대체하는 것이 아니라 설계 계산을 위한 출발점을 제공합니다.

제곱 전류 항은 특히 중요합니다. 저항이 변하지 않은 상태에서 전류가 두 배로 증가하면 저항 전력 손실은 4배 증가합니다. 이로 인해 현재 프로필, 듀티 사이클 및 연결 품질이 중요한 고려 사항이 됩니다.

연속 전류와 피크 전류를 별도로 평가

EV 배터리 시스템에서는 지속적인 방전, 짧은 가속 피크, 회생 제동 및 충전 부하가 발생할 수 있습니다. 이러한 작동 조건은 다양한 열 수요를 생성할 수 있습니다. 짧은 피크를 허용하는 설계는 지속적으로 적용되는 동일한 전류에 적합하지 않을 수 있습니다.

엔지니어는 도체 치수를 확정하기 전에 다음을 정의해야 합니다.

• 정격 시스템 전압 및 최대 작동 전압.
• 연속 전류, 피크 전류 및 피크 지속 시간.
• 버스바 근처의 주변 온도 및 예상 작동 온도 범위.
• 도체와 연결 지점 모두에서 허용되는 온도 상승.
• 도체 길이, 사용 가능한 단면적 및 설치 방향.
• 냉각 조건, 주변 열원 및 인클로저 환기.
• 최대 허용 전압 강하 및 관련 보호 요구 사항.

전체 열 경로를 간과하지 마십시오

열은 대류, 복사, 장착 하드웨어, 연결된 단자 또는 근처 구조물을 통해 버스바에서 나갈 수 있습니다. 단열재와 밀봉된 인클로저는 열 방출을 변화시킬 수 있습니다. 결과적으로 동일한 구리 치수를 가진 두 개의 부스바가 서로 다른 어셈블리에서 서로 다른 온도에 도달할 수 있습니다.

강력한 개발 프로세스는 대표적인 조건에서 계산, 엔지니어링 검토 및 테스트를 결합합니다. 안전이 중요한 응용 분야의 경우 온도 상승 검증에는 의도한 재료, 표면 처리, 고정 방법 및 설치 환경이 반영되어야 합니다.

6. 연결 실패를 어떻게 방지할 수 있습니까?

연결이 잘못 설계되면 고품질 구리 도체도 안정적인 성능을 제공하지 못할 수 있습니다. 고전류에서 과도한 접촉 저항은 국부적인 열을 발생시키고, 표면 열화를 가속화하고, 인근 절연체를 손상시키거나 접합부 느슨함을 유발할 수 있습니다.

접촉면을 신중하게 디자인하십시오.

볼트 체결에는 적절한 접촉 면적, 표면 평탄도, 패스너 선택 및 제어된 조임력이 필요합니다. 구멍 위치, 거친 부분, 변형, 오염, 호환되지 않는 표면 마감 등은 모두 최종 인터페이스에 영향을 미칠 수 있습니다. 조립 사양에서는 개별 작업자의 판단에 맡기지 않고 관련 볼트 토크 또는 체결 절차를 정의해야 합니다.

용접 및 적층 연결 제어

유연한 적층 버스바는 접착 또는 용접된 터미널 영역을 사용하여 여러 구리 레이어를 연결하는 경우가 많습니다. 조인트는 유연한 부분을 손상시키지 않고 적절한 전기 연속성과 기계적 무결성을 제공해야 합니다. 실제 자재 스택에 대해 용접 매개변수, 단자 형상, 열 입력 및 검사 방법을 설정해야 합니다.

진동 및 열 순환 계획

전기 자동차는 반복적인 진동과 온도 변화를 겪으며 작동합니다. 연결된 구성 요소 간의 열팽창 차이로 인해 부스바와 패스너에 응력이 가해질 수 있습니다. 유연한 단면, 적절한 지지대, 적절한 여유 공간 및 적격한 접합 방법이 이러한 조건을 수용하는 데 도움이 될 수 있습니다.

7. 도금과 단열재는 어떻게 안전성을 향상시키는가?

표면 처리 및 단열은 단순한 외관 마감 옵션이 아닌 기능적 디자인 결정입니다. 이는 접촉 동작, 부식 방지, 전기 절연, 조립 일관성 및 서비스 안전에 영향을 미칠 수 있습니다.

접촉 환경에 맞는 도금 선택

주석, 니켈 및 은 도금은 다양한 버스바 응용 분야에 사용될 수 있습니다. 주석은 비용과 실제 접촉 특성으로 인해 일반적으로 많은 전기 접촉 인터페이스로 간주됩니다. 니켈은 특정 온도나 환경 요구 사항에 적합할 수 있는 반면, 전기 접촉 특성이 추가 비용을 정당화하는 경우 은을 고려할 수 있습니다.

최종 선택 시 결합 단자, 작동 온도, 습도, 오염, 부식 노출, 접촉 압력 및 해당 제품 요구 사항을 고려해야 합니다. 기능에 영향을 미치는 경우 도금 두께, 적용 범위, 마스킹 및 검사 기준을 지정해야 합니다.

시스템 전압에 따른 절연 지정

설계에 따라 부스바는 열수축 튜브, 폴리머 슬리브, 성형 커버, 에폭시 코팅 또는 기타 엔지니어링 절연 시스템을 사용할 수 있습니다. 각 솔루션은 온도 저항, 유전체 성능, 기계적 보호 및 제조 가능성에 대한 요구 사항이 다릅니다.

고전압 어셈블리에는 적절한 연면 거리와 공간 거리도 필요합니다. 이러한 거리는 적용 가능한 안전 체계, 작동 전압, 절연 배열, 환경 조건 및 제품 구조에 따라 달라집니다. 일반 버스바 차트에서 선택하기보다는 담당 설계 엔지니어가 설정해야 합니다.

단열재는 굴곡부, 접점 창, 고정 영역 및 조립 도구와도 호환되어야 합니다. 제대로 정의되지 않은 노출된 금속 영역은 일관성 없는 수동 트리밍, 우발적인 손상 또는 전기 보호 감소로 이어질 수 있습니다.

8. 일관된 품질을 보장하는 제조 공정은 무엇입니까?

제조 품질은 재료, 툴링, 성형 순서, 표면 마감 및 검사 계획이 얼마나 잘 작동하는지에 따라 달라집니다. 가장 적절한 프로세스는 구성 요소 형상, 재료 두께, 공차 요구 사항, 프로토타입 수량 및 예상 생산량에 따라 달라집니다.

1단계: 설계 및 제조 가능성 검토

생산 전에 제조업체는 도면, 재료 사양, 구멍 위치, 굽힘 형상, 접촉 영역, 도금 영역 및 절연 요구 사항을 검토해야 합니다. 이 검토는 비용을 증가시키거나 품질 위험을 초래할 수 있는 기능을 식별하는 데 도움이 됩니다.

2단계: 재료 준비 및 자르기

구리 시트, 스트립 또는 바는 승인된 재료 사양에 따라 준비됩니다. 레이저 절단, 펀칭, 스탬핑, CNC 가공 또는 기타 적절한 방법은 필요한 형상 및 생산 경제성에 따라 선택할 수 있습니다.

3단계: 성형 및 치수 제어

굽힘 및 성형 작업을 통해 최종 형상이 설정됩니다. 재료 스프링백, 굽힘 반경, 툴링 정확도 및 구멍-굽힘 관계는 조립품 맞춤에 영향을 미칠 수 있습니다. 검사 계획이 확정되기 전에 중요한 치수를 식별해야 합니다.

4단계: 접합 및 표면 마무리

설계에 따라 부품에는 용접, 단자 접착, 디버링, 도금, 청소 또는 절연이 필요할 수 있습니다. 각 작업은 선택한 구리 등급 및 의도된 작업 환경과 호환되어야 합니다.

5단계: 검사 및 검증

적절한 품질 계획에는 다음 점검이 포함될 수 있습니다.

• 자재 인증서 및 입고 자재 확인.
• 두께, 너비, 구멍 위치, 굽힘 각도 및 평탄도에 대한 치수 검사.
• 균열, 버, 긁힘 및 표면 결함에 대한 육안 검사.
• 지정된 경우 도금 두께와 적용 범위를 확인합니다.
• 전기 저항 또는 연속성 점검.
• 프로젝트에서 요구하는 경우 접합 강도, 온도 상승, 단열 또는 환경 테스트를 수행합니다.

모든 구성요소에 모든 테스트가 필요한 것은 아닙니다. 검사 계획은 부품의 기능, 고객 요구 사항, 적용 가능한 표준 및 위험 평가를 기반으로 해야 합니다. 자동차 생산 관리 또는 공식 인증 문서가 필요한 경우 대량 생산 전에 이러한 기대 사항에 대한 합의가 이루어져야 합니다.

9. 구매자는 어떻게 소싱 위험을 줄일 수 있습니까?

조달 팀의 주요 과제는 경쟁력 있는 총 비용으로 엔지니어링 요구 사항을 충족하는 구성 요소를 확보하는 것입니다. 구리 중량이나 외부 치수만을 기준으로 한 견적에는 필수 제조 및 검증 요구 사항이 생략될 수 있습니다.

완전한 견적 요청 준비

명확한 RFQ는 제조업체가 설계를 평가하고, 생산 위험을 식별하고, 적절한 프로세스를 견적하는 데 도움이 됩니다. 가능하다면 다음 정보와 함께 2D 엔지니어링 도면과 3D CAD 파일을 제공하세요.

단가만이 아닌 총비용을 평가하라

구매 가격은 총 비용의 일부일뿐입니다. 툴링, 재료 활용, 2차 가공, 도금, 단열, 검사, 포장, 리드 타임 및 엔지니어링 변경은 모두 프로젝트 경제성에 영향을 미칠 수 있습니다.

부품에 반복적인 조정이 필요하거나 일관되지 않은 조립 결과가 나오는 경우 더 낮은 초기 가격을 제공하는 공급업체는 가장 경제적인 선택이 아닐 수 있습니다. 반대로, 불필요하게 엄격한 공차, 과도한 도금 범위 또는 지나치게 복잡한 형상은 의미 있는 기능적 이점을 제공하지 못한 채 비용을 증가시킬 수 있습니다.

생산 전 공급업체 역량 검토

잠재 제조업체에게 재료 일관성, 중요 치수, 버(burr), 굽힘, 도금 및 완제품 추적성을 관리하는 방법을 문의하십시오. 적절한 경우 샘플이나 검사 기록을 요청하고 대량 주문을 하기 전에 승인 기준에 동의합니다.

맞춤형 금속 부품을 개발하는 구매자를 위해,샤먼 Lijingda 하드웨어 제품 유한 회사관련 하드웨어 및 정밀 금속 제품 요구 사항에 대한 공급업체 평가 프로세스에 포함될 수 있습니다. EV 배터리 구리 버스바를 주문하기 전에 회사의 특정 버스바 제조 역량, 재료 옵션, 사용 가능한 접합 및 마감 프로세스, 품질 문서, 의도한 응용 분야에 대한 경험을 확인하십시오.

가장 효과적인 소싱 프로세스는 엔지니어링 팀과 구매 팀을 조기에 하나로 모으는 것입니다. 전기 요구 사항, 도면, 생산 방법 및 승인 기준이 견적 전에 조정되면 양측 모두 피할 수 있는 수정을 줄이고 프로토타입에서 생산으로의 전환을 개선할 수 있습니다.
